翻板式底閥



規格:4"--6"(DN100-DN150 / 110mm—160mm)
標準:DIN/ANSI/JIS/CNS
工作壓力: 150 PSI
開啟壓力: 4-8 PSI
操作溫度: PVC(0~55℃); CPVC & PP(0~95℃)
材質: PVC, CPVC, PP
產品耐酸耐堿耐高溫,廣泛應用于化工、廢水污水處理、電廠建設、PCB生產線、重酸堿行業、凈水處理工程等多種行業。
產品為全塑產品,沒有任何金屬配件。


			|
				序號 |

				名稱 |

				材質 |

				數量 |

				單位 |


			|
				01 |

				下本體 |

				PVC |

				1 |

				pcs |


			|
				02 |

				上本體 |

				PVC |

				1 |

				pcs |


			|
				03 |

				閥瓣 |

				PVC |

				1 |

				pcs |


			|
				04 |

				密封墊 |

				EPDM |

				1 |

				pcs |


			|
				05 |

				Oring圈 |

				EPDM |

				1 |

				pcs |


			|
				06 |

				螺栓 |

				SUS304 |

				以型號為準(8-12) |

				pcs |


			|
				07 |

				螺栓墊片 |

				SUS304 |

				以型號為準(8-12) |

				pcs |


			|
				08 |

				螺母 |

				SUS304 |

				以型號為準(8-12) |

				pcs |


			|
				09 |

				網罩 |

				PVC |

				1 |

				pcs |


			|
				10 |

				牙扣 |

				PVC |

				2 |

				pcs |

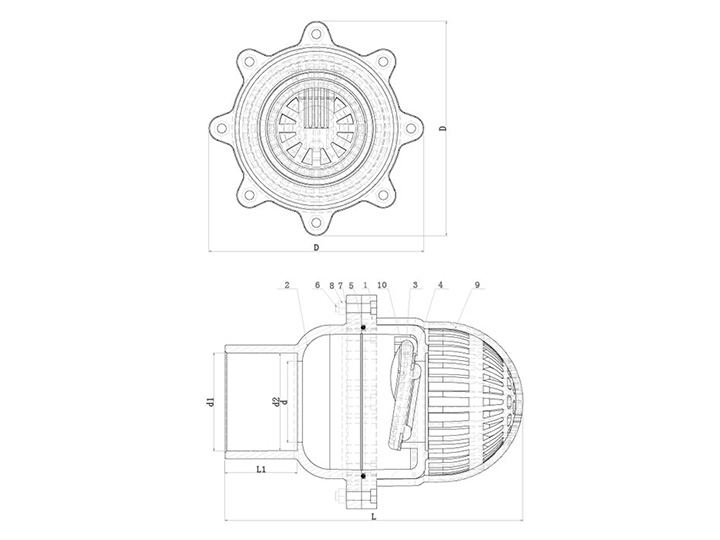

	UNIT:MM


			|
				SIZE |

				d |

				d1 |

				d2 |

				D |

				L |

				L1 |


			|
				ANSI |

				DIN |

				JIS |

				CNS |

				ANSI |

				DIN |

				JIS |

				CNS |


			|
				4"(100) |

				95 |

				116.76 |

				110.45 |

				114.7 |

				115.00 |

				114.10 |

				109.90 |

				113.98 |

				113.80 |

				250.00 |

				348.00 |

				84.50 |


			|
				5"(125) |

				125 |

				141.81 |

				140.50 |

				140.8 |

				141.00 |

				141.00 |

				140.20 |

				140.10 |

				139.70 |

				265.00 |

				410.00 |

				85.00 |


			|
				6"(150) |

				150 |

				168.83 |

				160.50 |

				166.20 |

				166.20 |

				168.00 |

				160.20 |

				165.30 |

				164.60 |

				290.00 |

				445.00 |

				86.50 |
